CÓMO MONTAR LOS SENSORES DE TEMPERATURA DE LOS NEUMÁTICOS

Los sensores de la temperatura de los neumáticos pueden volverse uno de los mejores aliados del kartista para mejorar el propio rendimiento en la pista y optimizar la configuración del vehículo. Su montaje es extremadamente sencillo, a condición de que seamos lo más ordenados posible. El Doctor TKART muestra cómo hay que hacerlo, utilizando el sistema de telemetría MyChron 5.
RESUMEN DE LA OPERACIÓN
Ensamblar los sistemas de sujeción en los que fijar los sensores; instalarlos en el kart manteniendo la distancia correcta respecto a los neumáticos; conectar los sensores a las entradas de la centralita IR Temperature Controller, y conectar la centralita al MyChron 5.
tiempo 15 min
dificultad Easy

Todos los mecánicos, así como los kartistas más cuidadosos y “profesionales”, miden la temperatura de los neumáticos del kart al final de cada turno. La operación, de hecho, es fundamental para dar con la configuración ideal y para interpretar el comportamiento del kart en la pista. Sin embargo, comparado con este procedimiento manual tradicional, hay un método que proporciona notables ventajas y comodidades: el uso de los sensores de temperatura de los neumáticos. Los datos recopilados son de mayor precisión y, además, se puede analizar su evolución en cada curva del circuito, la única manera para averiguar, por ejemplo, si en algunos tramos los neumáticos sufren picos de temperatura indeseados y así poder actuar en consecuencia. El montaje de sensores es muy sencillo, como nos muestra el Doctor TKART utilizando el Tire Temperature Sensor Kit de AiM, compuesto por cuatro sensores, sus correspondientes alargaderas y su centralita IR Temperatura Controller. Todo ello hay que conectarlo al sistema de telemetría MyChron 5.

HERRAMIENTAS NECESARIAS
• LLAVE DE ALLEN DE 3,4 y 5 mm
• LLAVES INGLESAS DE 10 y 13 mm
• ABRAZADERAS DE PLÁSTICO
• TIJERAS
1
step
5 min
easy

El primer paso es el de ensamblar previamente los soportes de los sensores, antes de instalarlos en el kart, sin olvidar que en esta fase no hay que apretar los tornillos al máximo, sino solo lo necesario para aguantar juntos los distintos componentes. El sistema de sujeción trasero está compuesto por el soporte principal, el de regulación y un anclaje de fijación en el chasis. En el sistema delantero hay que acordarse de introducir las gomas antivibración entre el soporte y la placa. Una vez que han sido ensambladas las dos sujeciones, se procede a instalar los sensores sobre los soportes de regulación, siempre sin exagerar con el apriete.

1

Ensambla las sujeciones y monta en ellos los sensores, sin apretarlos demasiado

read more
CONSEJO

Atención: los soportes, las placas y los tornillos que componen los sistemas de fijación no están incluidos en el juego estándar del Tire Temperature Sensor Kit.

2
step
easy
10 min

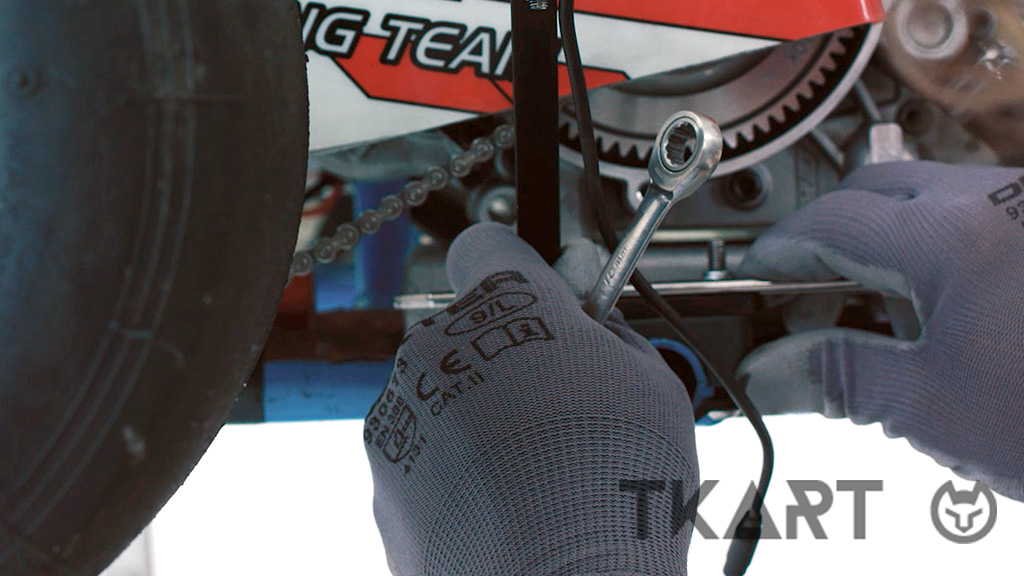

Una vez que estén listas, es posible instalar las sujeciones en el kart, empezando por las traseras. Por comodidad, es oportuno extraer las pontones laterales para que no haya estorbos: en efecto, las sujeciones traseras hay que engancharlas, mediante las abrazaderas correspondientes, a los soportes traseros de los carenados laterales del kart. Solo hay que tener la precaución de comprobar que el conjunto quede alineado con el chasis, tras lo cual se puede ajustar la posición del sensor, sirviéndose del soporte deslizable, antes de apretar los tornillos: la distancia correcta entre el sensor y la banda de rodadura es de unos 7 cm.

2

Comprueba que la base del soporte principal quede paralela al chasis

read more
3

Utiliza el soporte deslizable para alejar o acercar el sensor

read more
4

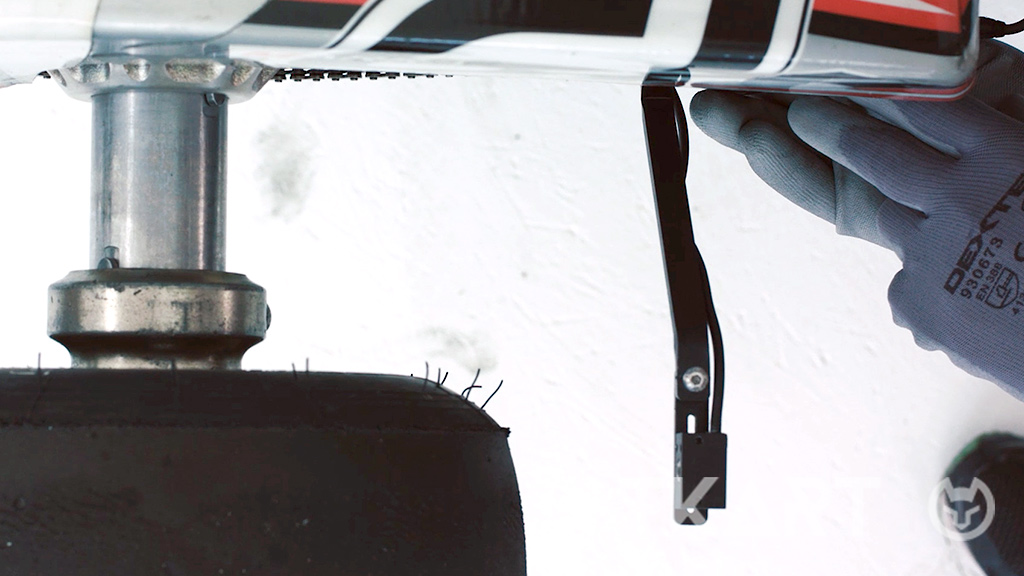

Comprueba la distancia entre el sensor y la banda de rodadura (unos 7 cm) y aprieta los tornillos

read more
